免费下载 I【电子书】设计指南:如何通过电磁分析缩短设计周期?

2026-04-02 18:51:41

工程师的工具包中包含多种求解器，每种求解器的精度与仿真时间各不相同。在设计流程的不同阶段，您可以灵活选用适当的求解器。三维平面或混合求解器有助于快速做出决策，例如选择合适的布线层。这些求解器快速评估并处理某一设计部分，帮助您了解电路行为的基本原理。然而，要在制造前确定 SI 和 PI 问题并完成设计签核，应采用现代全波三维提取技术。

三维有限元法（3D FEM）求解器因计算繁琐、耗时较长而备受诟病。因此，许多工程师采用Cut-and-Stitch（切割和缝合）方法对设计进行分段，将建模任务分配给不同的核心。对于缺乏计算机辅助设计（CAD）经验的设计人员而言，这种方法风险较高，因为他们可能会切割过度，忽略重要的电磁（EM）行为，导致模型无法满足性能要求。Clarity 3D Solver 采用并行化矩阵求解器、弹性计算架构和云优化分布，突破了了传统求解器耗时过长的瓶颈。

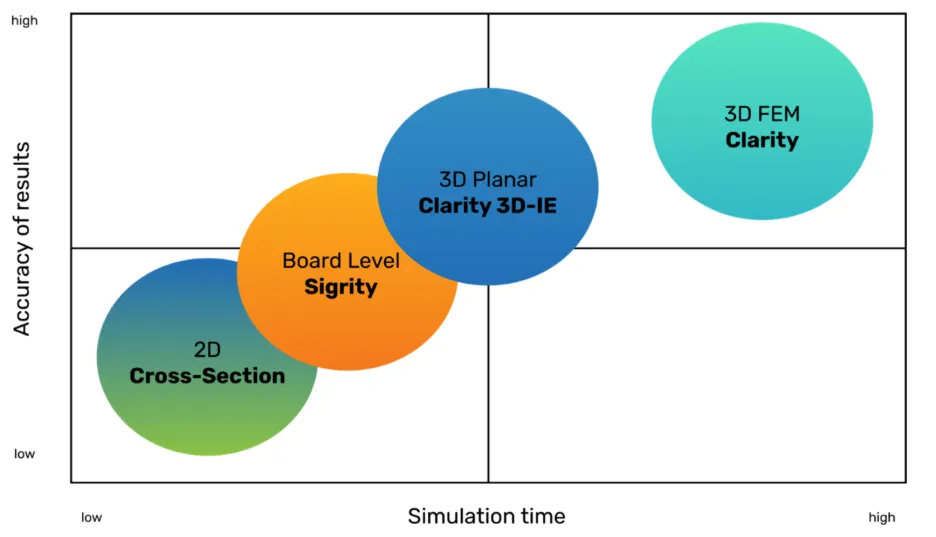

图1：结果精度与仿真时间

本电子书将探讨各种仿真方法，分析如何在不影响结果精度的前提下缩短设计周期，并重点展示 Clarity 3D FEM 求解器如何缩短生成整个结构的精确模型所需的时间。

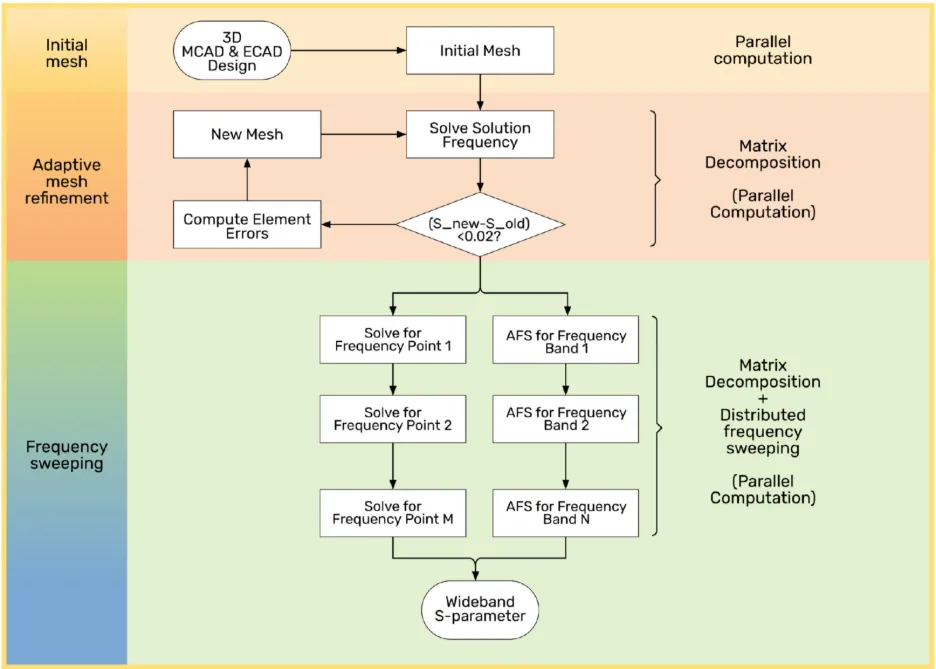

图2：3D FEM 求解器工作流程示例

01	简介
02	进行电磁分析的必要性
03	三维全波/任意求解器与二维/混合场求解器
	二维横截面三维平面或 Hybrid 三维全波或三维任意结构
04	Clarity 3D FEM 求解器
05	分段法
	Cut-and-Stitch（切割和缝合）设计流程采用混合求解器的 Cut-and-Stitch 设计流程
06	选择理想的提取技术
	Hybrid Cut-and-Stitch 3D FEM
07	选用适合的求解器解决问题
