一、背景
OFDM最早起源于20世纪50年代中期，60年代形成了并行数据传输与频分复用的基本概念，1970年首次公开发表了相关专利。从技术本质上看，OFDM既是一种调制技术，也可被视为一种复用技术。它继承了传统多载波调制（MCM）中多载波并行传输、符号周期相应延长的特点，在循环前缀（Cyclic Prefix, CP）的辅助下能够实现精确的符号同步，有效地将原本频率选择性衰落的信道转化为多个并行的平坦衰落子信道，从而显著提升传输效率与系统可靠性。
传统的并行数据传输系统将信号频段划分为N个互不重叠的频率子信道，每个子信道传输独立的调制符号，再进行频率复用。这种避免频谱重叠的做法虽然有利于消除信道间干扰，却无法有效利用宝贵的频谱资源。OFDM则通过子载波间的正交性设计，允许频谱相互重叠，在相同带宽内传输更多数据，极大提高了频谱利用率。同时，OFDM能够很好地对抗频率选择性衰落和窄带干扰，这也是其受到广泛关注的主要原因。
IEEE 802.11a无线局域网（WLAN）标准作为典型的以OFDM为物理层接入方式的应用系统，是学习OFDM技术的最佳范例。该标准工作于5 GHz频段，采用52个子载波（含4个导频子载波），支持BPSK、QPSK、16QAM和64QAM等多种调制方式，并结合卷积编码与交织技术，可在不同信道条件下实现6 Mbps至54 Mbps的多速率传输。
二、书籍框架
本书以IEEE 802.11a标准为蓝本，从系统级视角出发，对OFDM基带处理器的算法与架构进行深入介绍和分析，并将整个系统的FPGA设计与实现分解为多个基本通信模块，逐一给出具体实现方案。
第1至第3章从系统设计与实现的高度出发，在讲解OFDM基本原理和802.11a协议规范的基础上，给出使用FPGA进行基带发射机与接收机实现的模块划分。从系统层面理解如何对一个完整的无线通信系统进行设计与实现，掌握模块划分、接口定义和时序规划等关键工程技能。

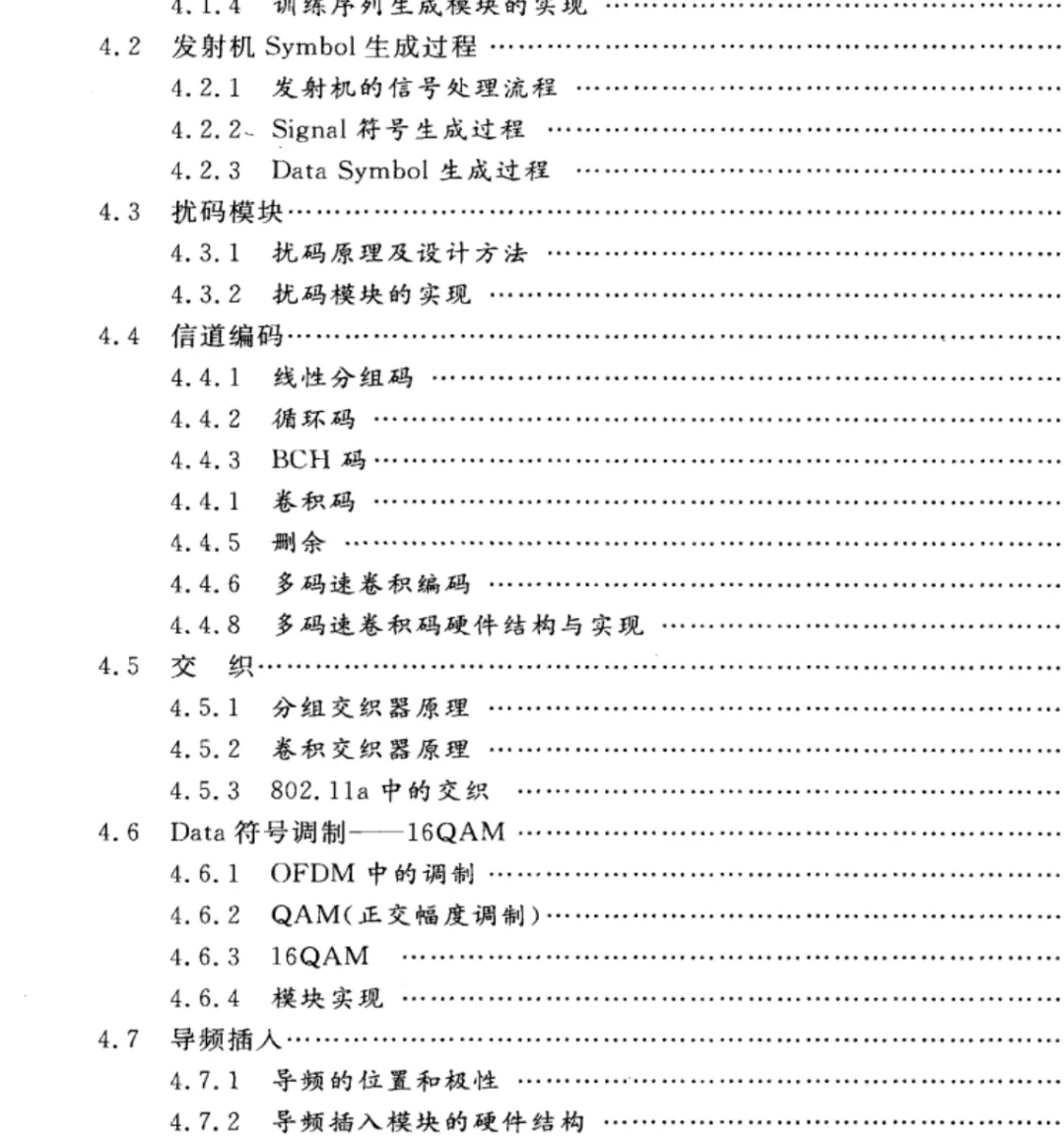

第4章详细讨论基带发射机的设计与实现，内容涵盖扰码（Scrambling）、多码率卷积编码（Convolutional Coding）、交织（Interleaving）、星座图映射（Constellation Mapping）、导频插入（Pilot Insertion）、快速傅里叶变换（IFFT）以及循环前缀和加窗处理（CP & Windowing）。这些模块构成了从比特流到射频前端的完整发送链路，每个环节都对信号质量和频谱特性产生直接影响。

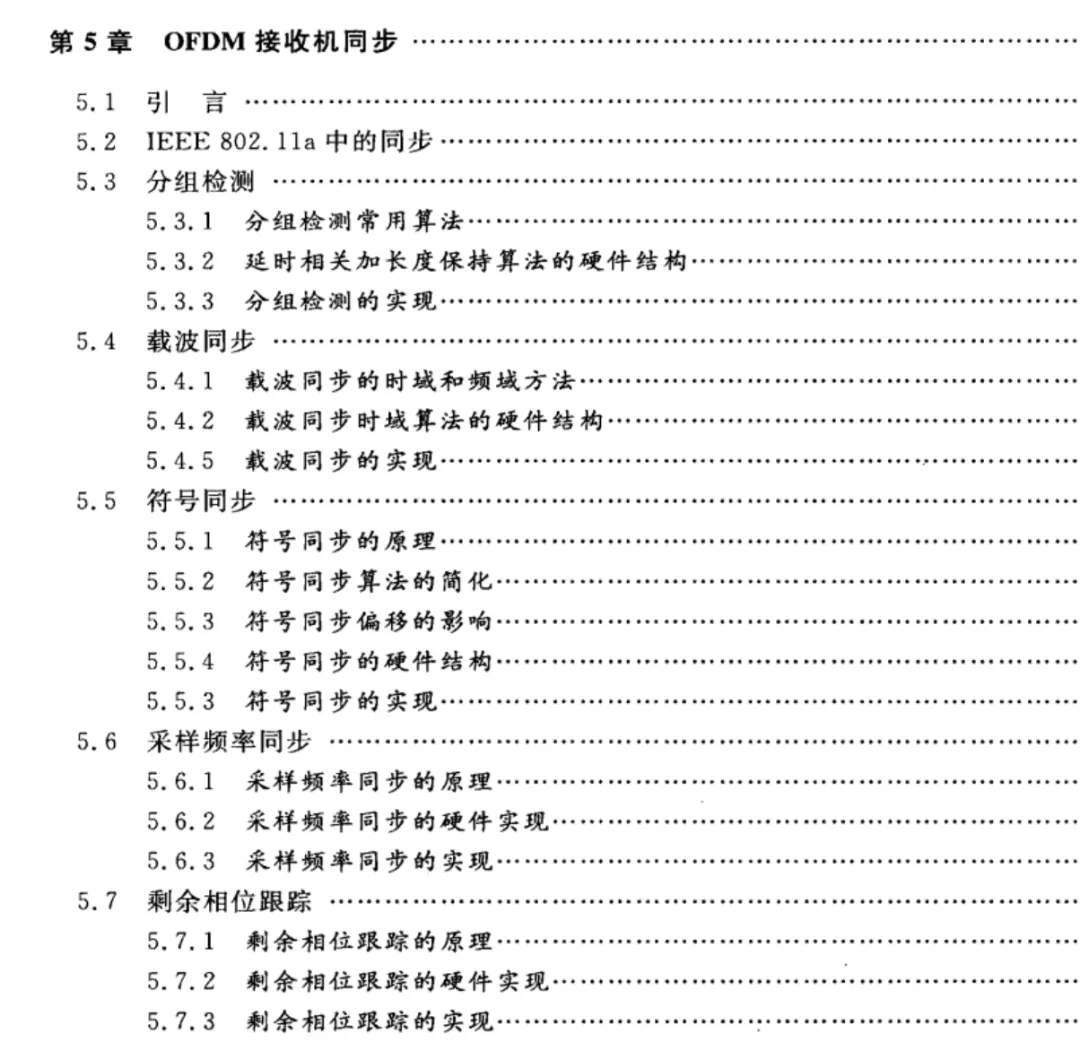

第5章聚焦接收机中的同步问题及其FPGA实现，这是OFDM系统中技术难度最高的部分之一。内容主要包括帧同步（Frame Synchronization）、符号同步（Symbol Timing Synchronization）、载波同步（Carrier Synchronization）、采样频率同步（Sampling Clock Synchronization）以及剩余相位跟踪（Residual Phase Tracking）。同步模块的精度直接决定了接收机能否正确解调，是系统成败的关键。
第6章讨论基带接收机中其余核心模块的设计，包括信道估计与均衡（Channel Estimation & Equalization）、维特比解码（Viterbi Decoding）、解映射（Demapping）等。这些模块与同步系统协同工作，完成从时域采样到原始比特流的恢复过程。

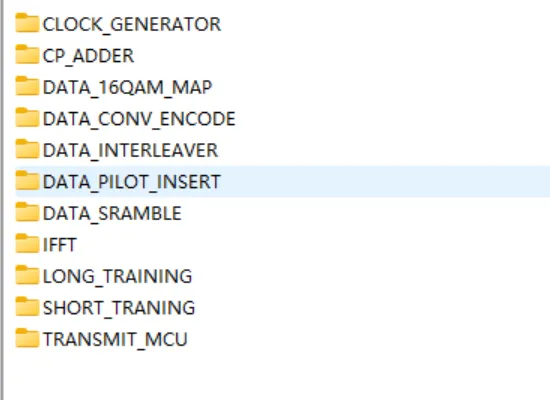

三、基带发射机
基带发射机的设计与实现，是数据从比特流走向电磁波的第一步。
发射机的设计本质上是信号处理链路的搭建。主要包括：伪随机码生成、多码率卷积编码（增强纠错能力），到数据交织（对抗突发错误）、星座图映射（如QAM调制提升频谱效率）。
进入OFDM的核心领域：导频插入为接收机的同步与信道估计提供基准；IFFT运算将频域数据转换回时域符号；最后，通过添加循环前缀（CP）消除符号间干扰（ISI），并引入加窗处理改善信号的频谱特性，减少带外辐射。

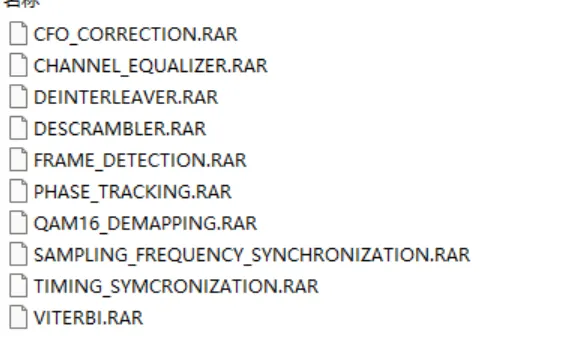

四、基带接收机
接收机涉及帧同步（寻找数据包起点）、符号同步（确定FFT窗口位置）、载波同步（消除频偏）以及采样频率同步和剩余相位跟踪的算法。当然，还包括信道均衡（补偿信道失真）、Viterbi解码（卷积码的最大似然译码）及解调等核心模块。
五 如何获取？
关注公众号
